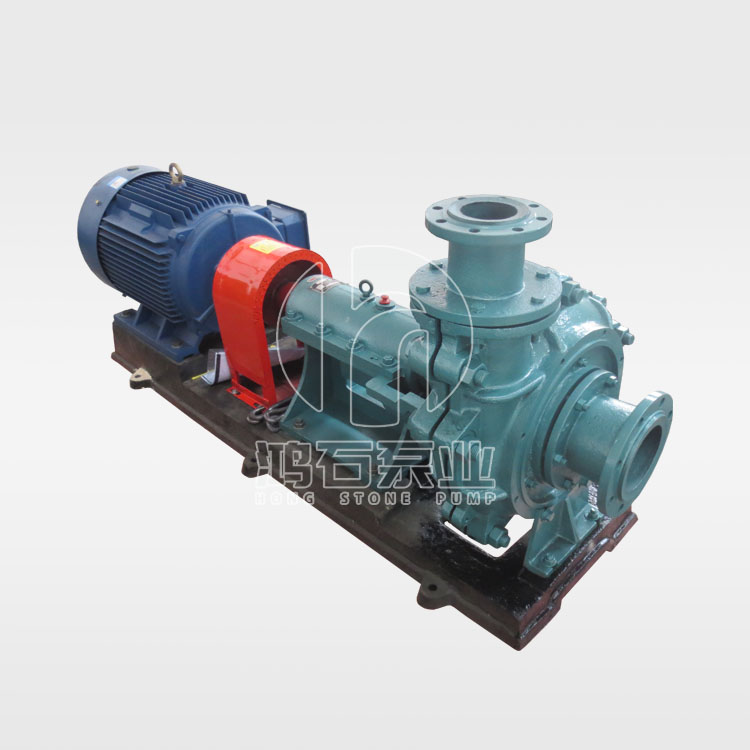

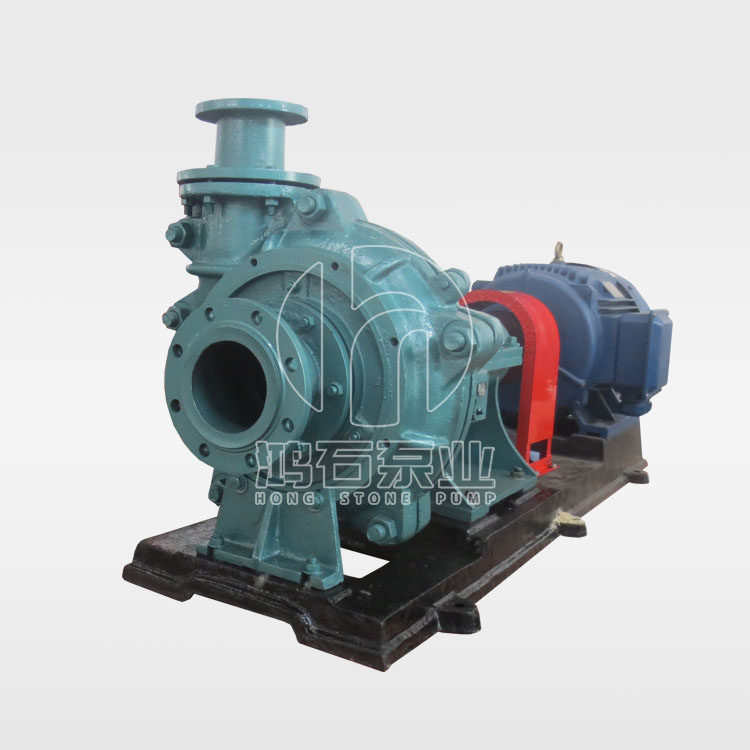

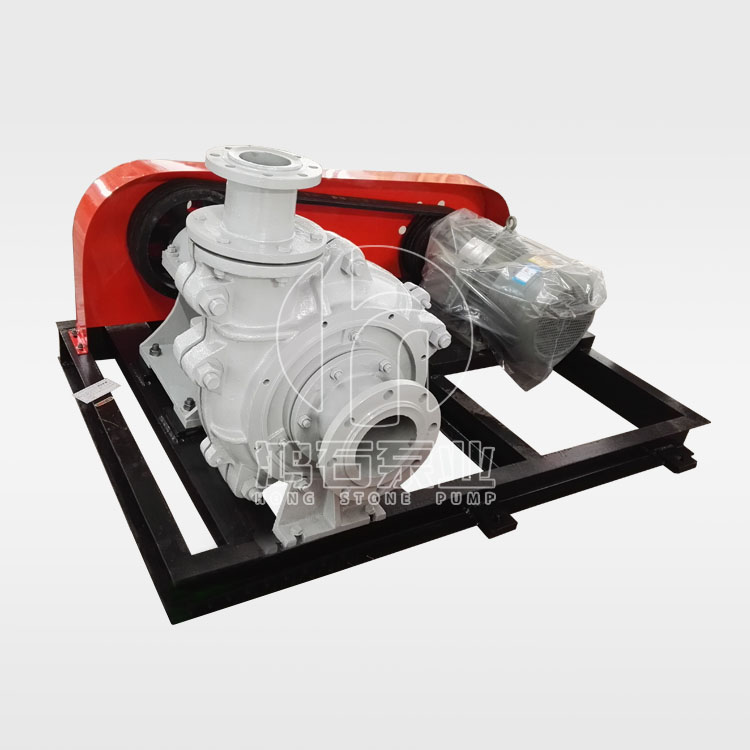

PN型泵是单级单吸卧式离心泵。泵的入口为水平轴向，出口垂直向上。泵主要有泵体、叶轮、护板、轴、托架(或轴承件)、填料箱(或轴封体)等零件组成。叶轮为开式或闭式，泵体可以是单层，也可以是带护套的双层结构。
3、以上该型泵轴承直接装于水平，中开托架内，拆检方便，调整及时，并在油池内装有水冷形管改善了轴承的工作条件。
用于矿山、冶金、市政建筑、化工、印染等部门抽送含有流砂、小泥块等各种浆料，亦可用于农村的河泥、池塘泥液、粪便、浆状饮料等的吸送；亦可用于城市、工厂输送矿砂液，地下吸黄砂及泥浆等。
| 型号 | 流量 m3/h | 扬程 m | 转速 r/min | 汽蚀余量m | 效率 % | 功率kw | 泵重量 kg | 口径mm | ||
| 轴功率 | 配带功率 | 吸入 | 排出 | |||||||
| 1PN | 7.2 12 16 | 14 13 12 | 1430 | 0.53 | 21 30 35 | 1.3 1.41 1.5 | 3 | 120 | 50 | 25 |
| 2PN 2PNL | 30 47 58 | 22 19 17 | 1450 | 1.32 | 33 39 39 | 5.45 6.25 6.9 | 11 | 150 | 96 | 50 |
| 3PN 3PNL | 54 108 151 | 26 21 15 | 1470 | 2.35 | 32 42 37 | 12 14.7 16.7 | 22 | 280 | 125 | 75 |
| 4PN | 100 150 200 | 41 39 37 | 1470 | 2.95 | 46 55 61 | 24.3 29 33.1 | 55 | 1000 | 150 | 100 |
| 4PN(1) | 41.5 80 111 | 51 50 49 | 1470 | 1.92 | 23 36 44.5 | 25 30.2 33.1 | 55 | 1000 | 150 | 100 |
| 4PN(2) | 52 100 138 | 51 50 49 | 1470 | 2.2 | 26 37 47 | 28 37 39 | 75 | 1000 | 150 | 100 |
| 6PN | 230 280 320 | 27 26 25 | 980 | 2.59 | 56 60 62 | 30.2 33 35.2 | 75 | 1200 | 200 | 150 |
| 2PNL | 30 47 58 | 22 19 17 | 1450 | 1.32 | 33 39 39 | 5.45 6.25 6.9 | 11 | 250 | 62 | 53 |
| 3PNL | 54 108 151 | 26 21 15 | 1470 | 2.35 | 32 42 37 | 12 14.7 16.7 | 22 | 450 | 125 | 75 |
| 25PNJ 25PNJF | 12 15 18 | 14 13 11.5 | 1450 | _ | 20 24 30 | 1.7 2.1 2.3 | 3 | 210 | 53 | 25 |
| 2PNJB 2PNJFB | 27 40 50 | 22 21 19 | 1470 | _ | 30 37 40 | 5.4 6.17 6.47 | 11 | 400 | 75 | 50 |
| 27 40 50 | 40 38 36 | 1470 | _ | 28 35 40 | 10.5 11.8 12.3 | 18.5 | 400 | 75 | 50 | |
| 4PNJA 4PNJFA | 80 110 136 | 30.5 28.5 28 | 1470 | _ | 45 50 57 | 15.1 17.1 18.2 | 30 | 460 | 125 | 100 |
| 95 130 160 | 43 41 40 | 1470 | _ | 44 50 56 | 25.3 29 31 | 55 | 460 | 125 | 100 | |
| 6PNJB 6PNJFB | 250 300 400 | 38 37 33 | 980 | _ | 58 60 60 | 44.6 50.4 59.8 | 75 | 1070 | 200 | 150 |
