G型砂砾泵

G型砂砾泵为卧式单泵壳结构，轴承采用脂润滑，维护保养简单；叶轮流道宽，适合输送含有大颗粒的物料；汽蚀性能好，上吸能力强；泵出口可360旋转...

流量范围: 36~ 5000 m3/h
扬程范围: 7m ~ 80 m
过流件材质: 高铬合金、A49、不锈钢
密封方式: 填料密封、机械密封、付叶轮密封
传动方式: 皮带传动、联轴器传动
应用领域: 矿山洗选、电力脱硫、非开挖工程、石油化工、环保水处理、选煤洗煤、采砂疏浚等...

产品简介 / PRODUCT INTRODUCTION

G/GH型砂砾泵是引进技术产品，该泵采用了以卡带连接的单泵壳结构，为单级单吸悬臂式离心泵，具有重量轻，汽蚀性能好，抗磨蚀性强，过流通道宽，安装使用方便等优点，可对大颗粒强磨蚀泥砂连续输送，适用于挖泥船挖泥，采砂船抽沙，疏浚河道。

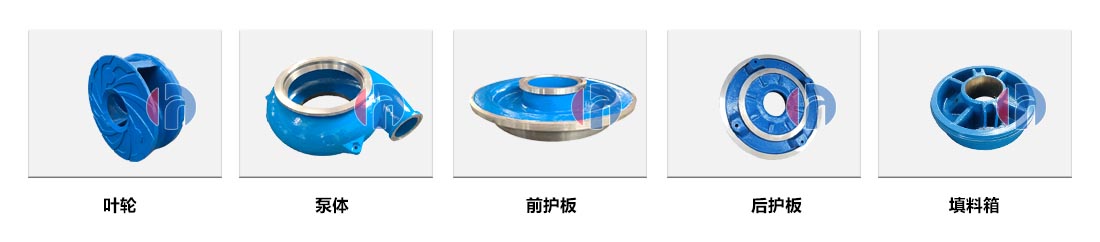

渣浆泵结构：该系列砂砾泵由泵头，密封组件，轴承组件，托架等组成，轴承润滑方式为油脂润滑。过流部件叶轮，泵体，前护板，后护板均采用强抗磨高铬合金或耐磨合金钢，硬度不低于58HRC。
密封形式：填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。

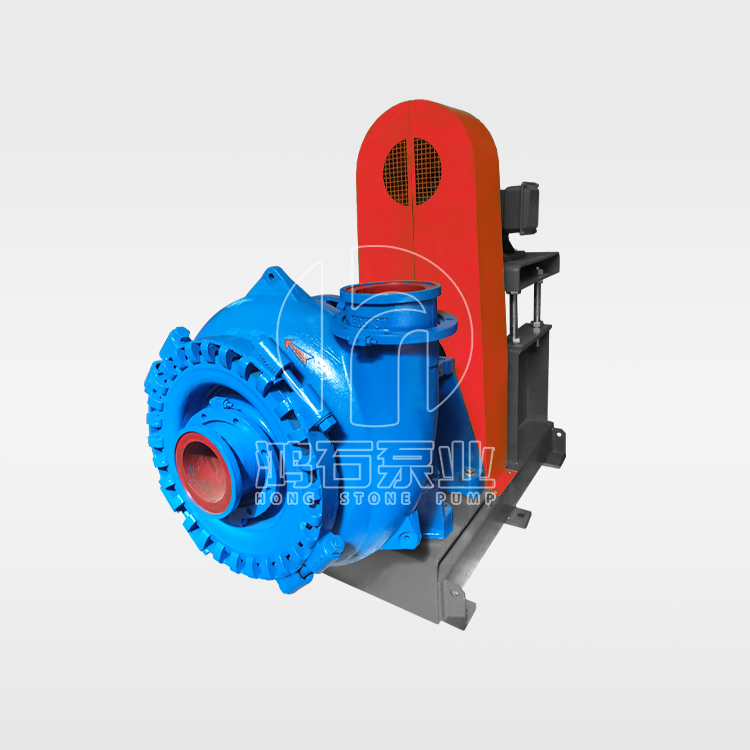

传动方式：V型三角带传动、弹性联轴器传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置，可控硅调速等。采用多种速度和多种变型方式，使得泵在最佳工况下运行。使用寿命长，运行效益高，能满足多类恶劣的输送条件。

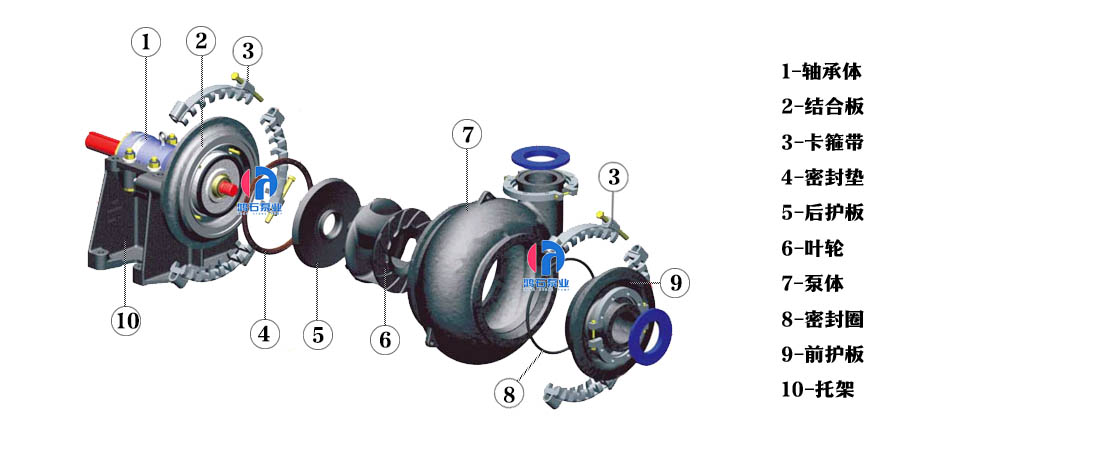

产品结构 / PRODUCT MIX



产品参数表 / PRODUCT PARAMETER

型号	出口直径mm	转速r/min	性能参数				最大配带功率kw	叶轮直径mm	允过最大粒径mm
			流量m³/h	扬程m	排距m	效率(%)
			流量m³/h	扬程m	排距m	效率(%)
6/4D-G	100	600-1400	36-250	7-56	1000	58	60	378	82
8/6E-G	150	800-1400	126-540	12-52	1200	60	120	391	127
10/8F-G	200	500-1000	180-936	12-56	2200	65	260	533	178
12/10G-G	250	400-850	360-1200	12-60	2500	70	600	667	220
14/12G-G	300	300-700	700-2700	8-70	3500	68	1200	864	241
16/14G-G	350	300-500	1000-3100	10-44	3000	70	1200	978	254
18/16T-G	400	250-500	1200-3600	10-50	3500	72	1200	1067	254
20/18G-G	450	200-400	1300-5000	10-48	3600	68	1200	1270	330
8/6F-GH	150	500-1100	520-900	18-80	1500	70	260	610	140
10/8S-GH	200	500-950	750-1300	20-75	2900	70	560	686	180
12/10G-GH	250	350-700	1400-2700	10-70	2900	70	600	915	210
16/14G-GH	350	300-500	1440-3000	20-70	3000	70	1200	1220	230
18/16G-GH	400	300-500	1440-3000	20-70	3000	70	1200	1230	254

传动方式 / TRANSMISSION MODE



球磨机底流泵	选煤洗煤用泵	旋流器入料泵	非开挖顶管用泵	浮选工艺用泵
