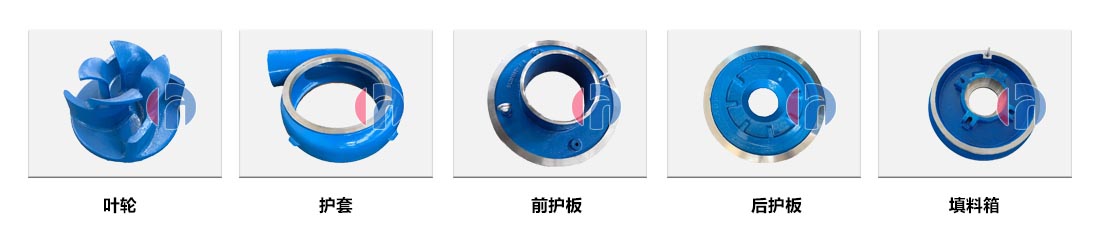

AHF 型卧式泡沫泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬 ( 包括叶轮、护套、护板等 )。泵体、泵盖根据工作压力采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓连接。泵体有止口
与托架用螺栓连接。该型泵通过安装一个新型开式泡沫叶轮，扩孔护套和新式泵盖，减少进气口泡沫渣浆涡流，降低泡沫进入泵的困难性。泵吸入口为水平方向，从传动方向看泵为顺时针方向旋转。
产品简介 / PRODUCT INTRODUCTION
产品结构 / PRODUCT MIX
产品参数表 / PRODUCT PARAMETER
| 型号 | 允许配带最大功率(kw) | 清 水 性 能 | 叶轮 | ||||||
| 流量 | 扬程(m) | 转速(r/min) | 最高效率(%) | 汽蚀余量(m) | 叶片数 | 叶轮直径(mm) | |||
| (m3/h) | (L/S) | ||||||||
| 50AHF | 30 | 36.29-109.8 | 10.08-30.5 | 8.3-56.2 | 1000-2600 | 57 | 2-5 | 4 | 224 |
| 75AHF | 110 | 72-216 | 20-60 | 8-53.8 | 800-2200 | 62 | 2-4.5 | 4 | 257 |
| 100AHF | 30 | 144-432 | 40-120 | 8-70 | 500-1600 | 68 | 2.5-5.5 | 4 | 388 |
| 150AHF | 560 | 360-1008 | 100-280 | 8-62 | 400-1100 | 63.5 | 2-4.5 | 4 | 552 |
